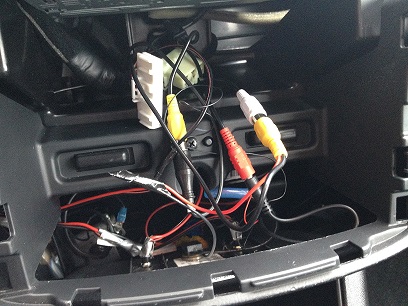

Um das Rückfahrkamerabild dauernd auf den Monitor zu bekommen, muss ein Schalter für die Stromversorgung montiert werden. 12V kommen hier von Zigarettenanzünder.
An der Rückfahrkamera wird außerdem ein Relais angeschlossen um die Stromkreise (Rückfahrlicht und Kamera) zu trennen.

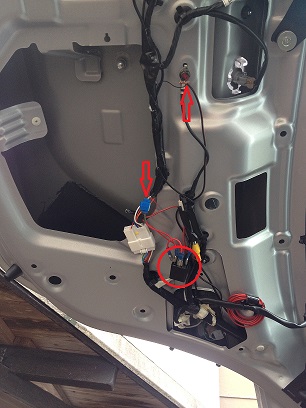

Hier im Bild an der Kofferraumklappe das Relais (roter Kreis) mit Stromanschluss der Kamera (rote Pfeile)
Ich habe ein KFZ Relais „Öffner Schließer“ oder auch „Wechselrelais“ genommen.

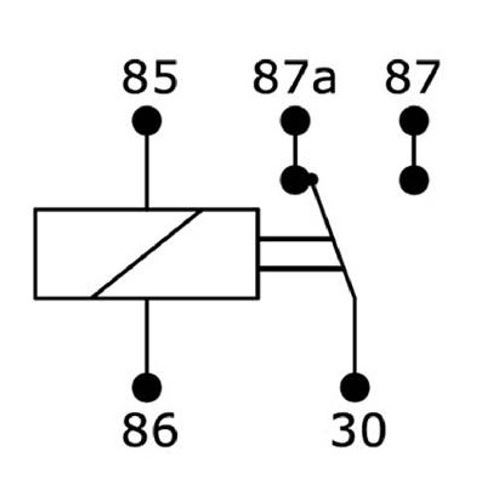

Dieses hat, wie auf dem Bild zu erkennen, einen zusätzlichen Kontakt (87a).
Anschlussbelegung:
85 und 87 = Rückfahrlicht +
86 = Masse -
30 = Kamera +
87a = 12V vom Schalter

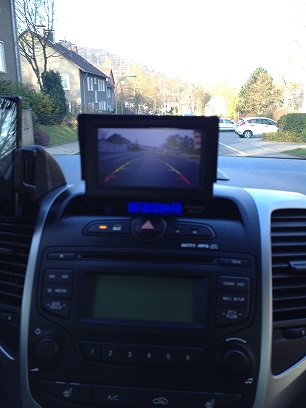

Jetzt kann mit dem Schalter jederzeit das Rückfahrkamerabild auf den Monitor geschaltet werden. Egal in welche Richtung man auch gerade fährt.
Der Rückwärtsgang (Rücklicht) bleibt dank Relais davon unberührt.
