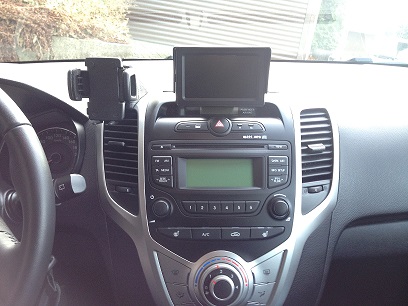

Ein einfacher TFT-Monitor mit Sonnenblende und Anschlusskabel.

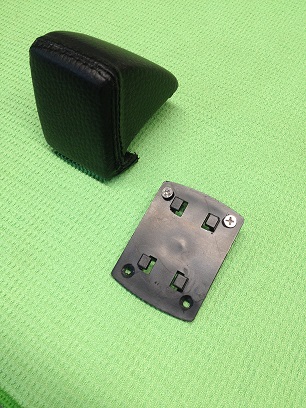

Als Halterung wird eine Kuga-Konsole mittig auf der Radioblende verbaut.
Die meisten Saugnapfhalterunen sind meistens nicht stabil genug oder fallen bei Temperaturschwankungen immer wieder ab.
Die Adapterplatte muss dann noch richtig positioniere und auf der Konsole verschraubt werden.
Den Monitors mit der Adapterplatte in der richtigen Höhe anhalten und anzeichnen/anschrauben. So wird verhindert, dass die Uhr und die Temperaturanzeige verdeckt wird.
Die Konsole passt genau auf die Radioblende. Sie trägt nicht zu „dick“ auf und passt optisch zur Innenausstattung.

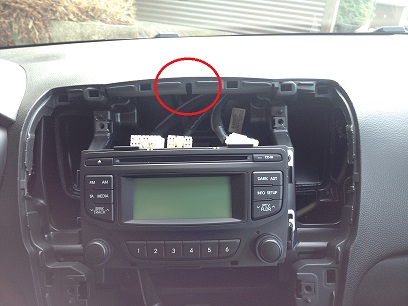

Ein Problem sind die Kabel. Ob nun vom Monitor oder Navi. Die Möglichkeit das Kabel unsichtbar zu verlegen ist hier schwierig. Eine Möglichkeit einfach zwischen Radioblende und Armaturenbrett ist keine gute Wahl. Das Kabel kann schnell zerquetsch werden. Wenn überhaupt dann nur genau in der Mitte (roter Kreis) durch fädeln/legen.
Und so sieht das Kabel aus (roter Kreis), wenn es einfach dazwischen gelegt wird. Ganz schön gequetscht.
Das ist nicht gut.
Mal sehen, wie langer das Kabel hält.

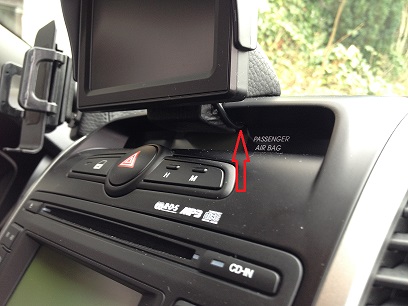

Die beste „unsichtbare“ Lösung ist zwischen Anzeige „Uhr/Temperatur“ und Blende das Kabel durch zu ziehen.
Das geht erstaunlich einfach. Dazu die Radioblende komplett demontieren. Also alle Stecker ab.

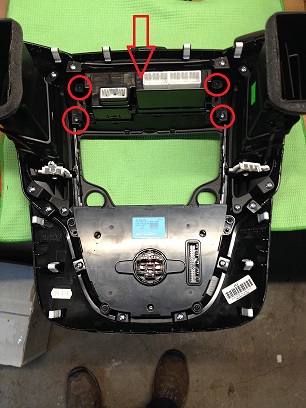

Dann von der Uhr-Temperatureinheit (roter Pfeil) die vier Schrauben (rote Kreise) herausdrehen.
Und die Einheit herausnehmen.
Achtung, die ist noch mit einem Klammer (roter Kreis) fixiert.

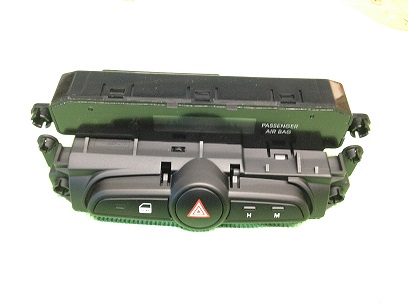

So sieht die Einheit im ausgebauten Zustand aus.

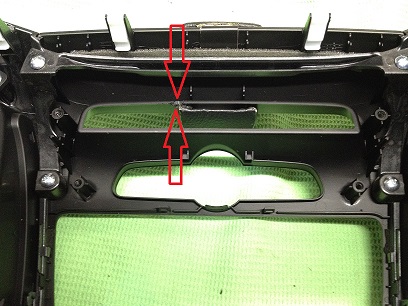

Jetzt muss an der Blende (innen) eine kleine Kerbe gefräst werden (rote Pfeile) Wo genau ist jedem selber überlassen. Ich habe hier die Kerbe für das Kabel direkt neben der Halterung gemacht.
Ist nachher so gut wie nicht zu sehen.

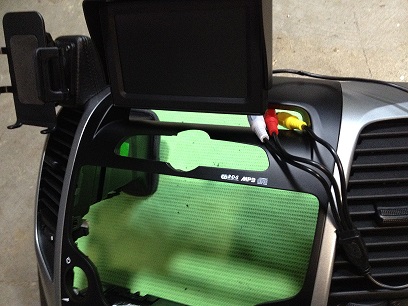

Die Kabel durch legen

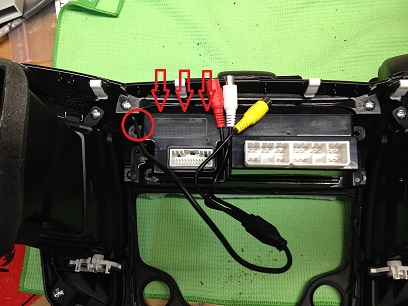

Und am oberen Rand lang verlegen (rote Pfeile) und an der Seite heraus führen (roter Kreis).
Die Einheit wieder einsetzen.
Jetzt alle Stecker/Anschlüsse wieder zusammen stecken bzw. verbinden und die Radioblende wieder aufsetzten.

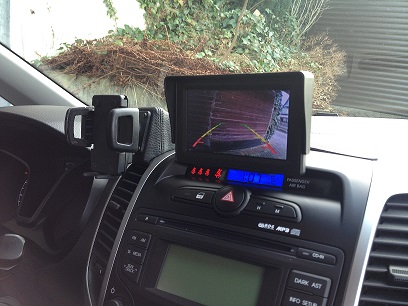

Fertig.
Funktioniert sogar...
