Ein Klemmspiegelmonitor kann einfach über den vorhandenen Serienspiegel geklemmt werden.
Für den Anschluss am Spiegelmonitor, wird die A-Säulenverkleidung abgenommen.

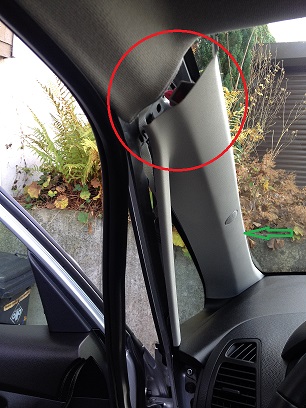

Mit einem Kunststoffhebel oben lösen (roter Kreis).
Achtung!
Das Lautsprecherkabel ist sehr kurz (grüner Pfeil).
Daher erst die Verkleidung nur oben lösen, dann vom Fenster wegbiegen und den Stecker vom Lautsprecher abziehen. Das ist extrem Knifflig aber lösbar.
Die Verkleidung lässt sich von oben so weit herunter biegen das man gerade den kleinen Stecker sehen kann. Dann in der Höhe des Lautsprechers mit der Hand zwischen Frontscheibe und Verkleidung den Stecker lösen (grüner Pfeil).
Erst wenn der Stecker ab ist kann man gefahrlos die Verkleidung unten heraushebeln.
Hier ist der Stecker schon ab und die Verkleidung komplett gelöst!

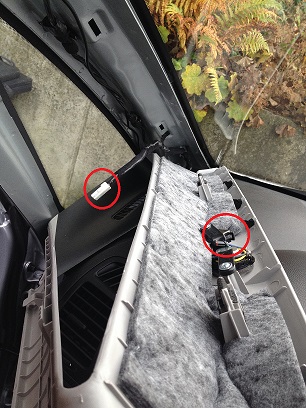

Stecker und die Kupplung vom Lautsprecher (rote Kreise).
Das Kabel verlegen ist dagegen ein Kinderspiel. Platz ist da genug. Mann kommt auch von unter sehr gut heran.

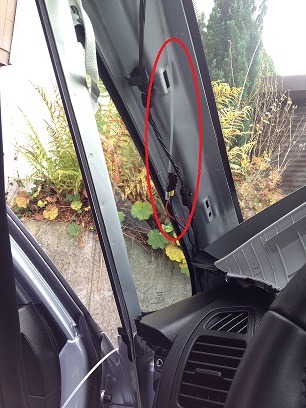

Einziehhilfe mit Kabel (roter Kreis)

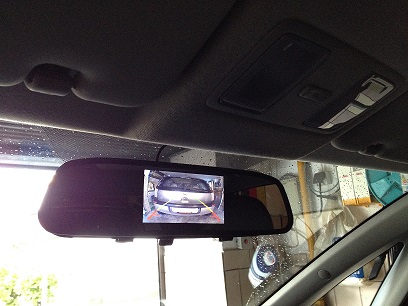

Das Kabel am Dach unter dem Himmel bis zum Spiegel bzw. Innenraumleuchte verlegen und den Monitor anschließen.
Über das rote Kabel (roter Kreis) kommen 12V vom Rückfahrscheinwerfer. Die Masse wird am schwarzen Kabel vom Stecker der Innenraumleuchte mit einem Stromdieb angeklemmt (roter Pfeil).
Beim zusammenbauen der A-Säulenverkleidung unbedingt darauf achtet, dass die Nase (unten) der A-Säulenverkleidung genau in die Führung am Armaturenbrett eingeschoben wird! Sonst einsteht ein Spalt.
Eine gute Lösung ist, dass man die „Nase“ verlängert (Kabel oder Bindeband).
Das Band dann durch die Öffnung einfädeln und von unten (Fußraum) die Verkleidung (Nase) in Position ziehen. Das klappt hervorragen.
