Leselampenumbau (Dachkonsole)



Die Idee: Einbau einer Dachkonsole mit Brillenfach von I 30

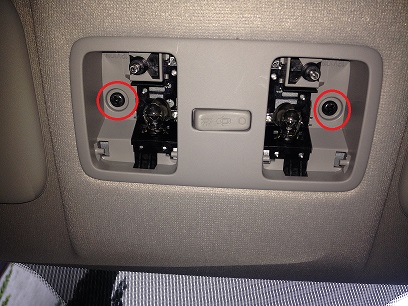

Um die Dachkonsole auszubauen müssen zwei Schrauben gelöst werden.

Bitte beachten:

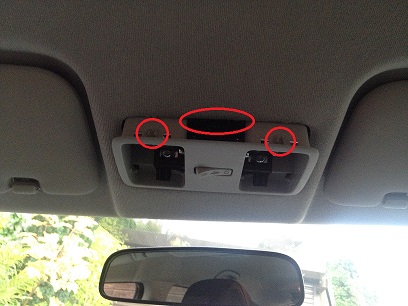

Ausbau der Streuscheiben unter Innenraumleuchte!




Die Konsole wird mit vier kleinen Nasen im Himmel gehalten. Einfach den Himmel (Innenraumseite) mit einem Kunststoffhebel zurück drücken.

Auch in der Mitte den Himmel etwas zurück schieben.

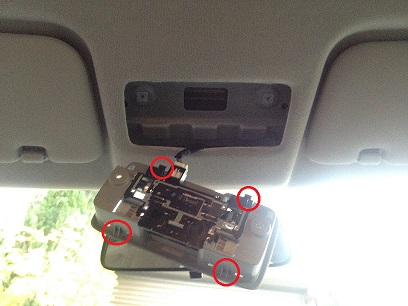

Hier die vier Haltenasen zur Fixierung im Himmel.

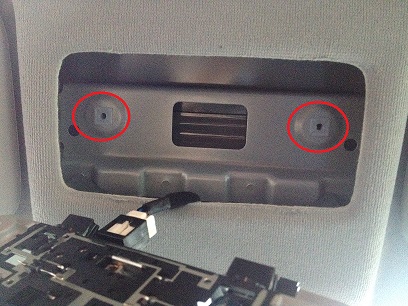

Diese Halterung mit zwei Schraubenlöcher sind normalerweise bei allen Hyundais vorhanden auch wenn in einigen Fahrzeuge ab Werk keine Dachkonsole verbaut ist.

Der Abstand der Schrauben wird bei allen gleich sein.

Darum könnte auch eine größere Konsole von z.b. einem I 30 oder Hyundai Elantra, in den IX 20 passen. Zu mindestens aus der Sicht der Halterung.

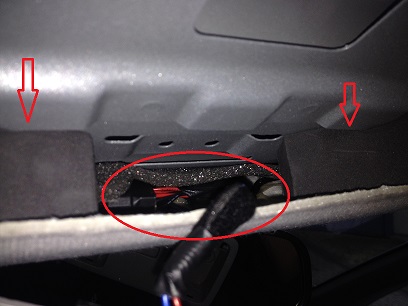

Platz wäre genug vorhanden. Hier sieht man die Kabelverteilung für die Schminkspiegelleuchten und zwei Schaumstoffklötze.

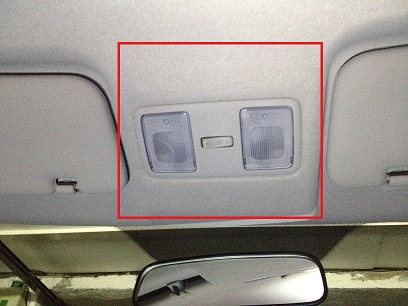

Auch der Bereich zwischen den Sonnenblenden reicht.

Mir fehlen jetzt noch genaue Maße von der Konsole des I30. Dann werden wir weiter sehen.

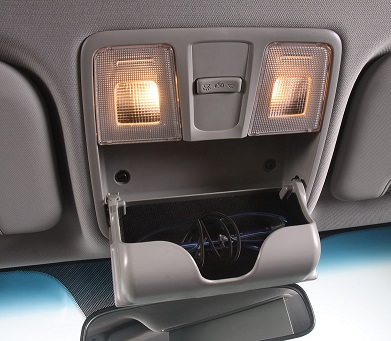

Wenn alles klappt, kann es dann so aussehen.




Die Dachkonsole vom Elantra.




Der Abstand der Schraubenlöcher und die Breite würden ja passen. Nur...

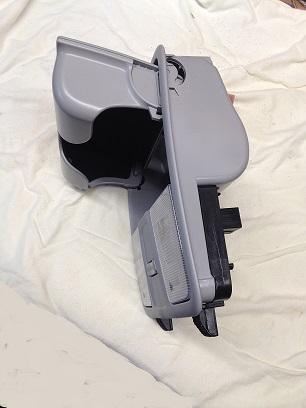

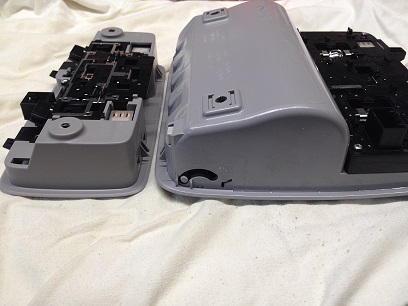

...wie der direkte Vergleich schon zeigt, ist das Brillenfach von der Konsole einfach zu hoch (sechs Zentimeter).

Wir haben im IX 20 aber nur vier Zentimeter platz.

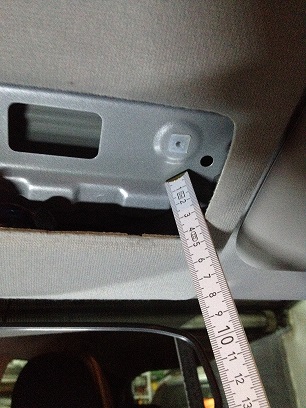

Auch nachmessen hilft nicht. Sechs Zentimeter müssten es sein. Hier sind es aber nur vier...

...Einbauversuch gescheitert.
